Destaques
Modelo: OCS-360/4
1.Quadruplicar-tubo colimador Estação
2.Sistema de Colimador de Tubo Triplo TCS-3
3.Sistema de colimador de tubo único FCS-550
4. Levantamento Elevador Suporte SES-1
5.Para Estações Totais, Teodolito, Níveis Automáticos...
Status de disponibilidade: | |
---|---|
Quantidade: | |
OCS-360/4
Geomaster
901580000
Especificações
Modelo: OCS-360/4

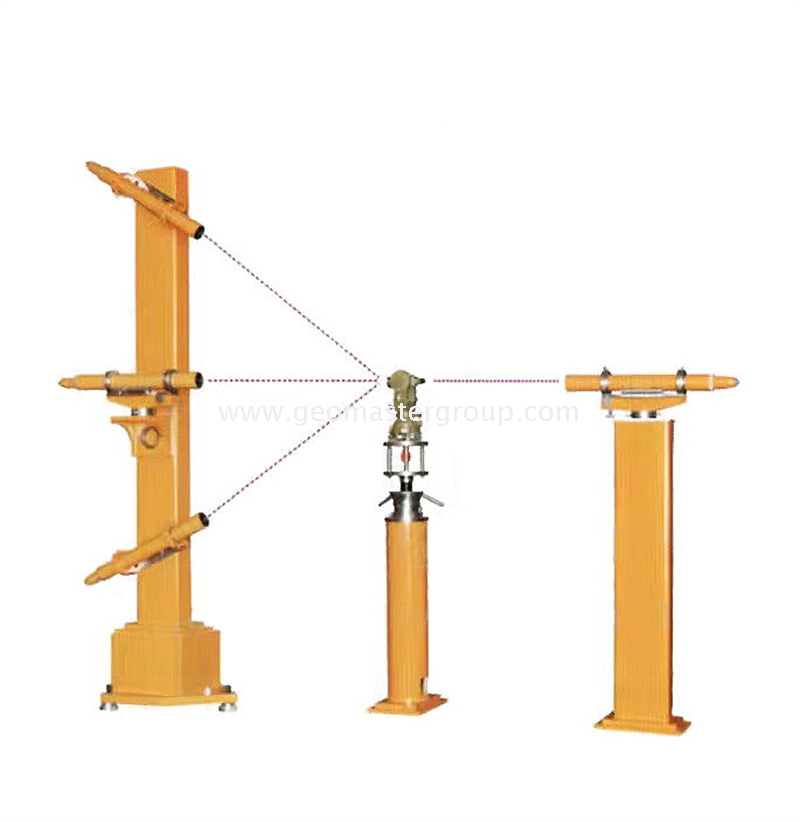

Esse fácil de usar e altamente preciso Estação colimadora, incluindo Sistema de colimador de tubo triplo TCS-3, Sistema de colimador estilo chão de tubo único FCS-550 e suporte de elevador de levantamento SES-1, é especialmente projetado fou calibrando instrumentos de levantamento como estações totais, teodolitos Níveis Automáticos, Instrumentos Ópticos, etc

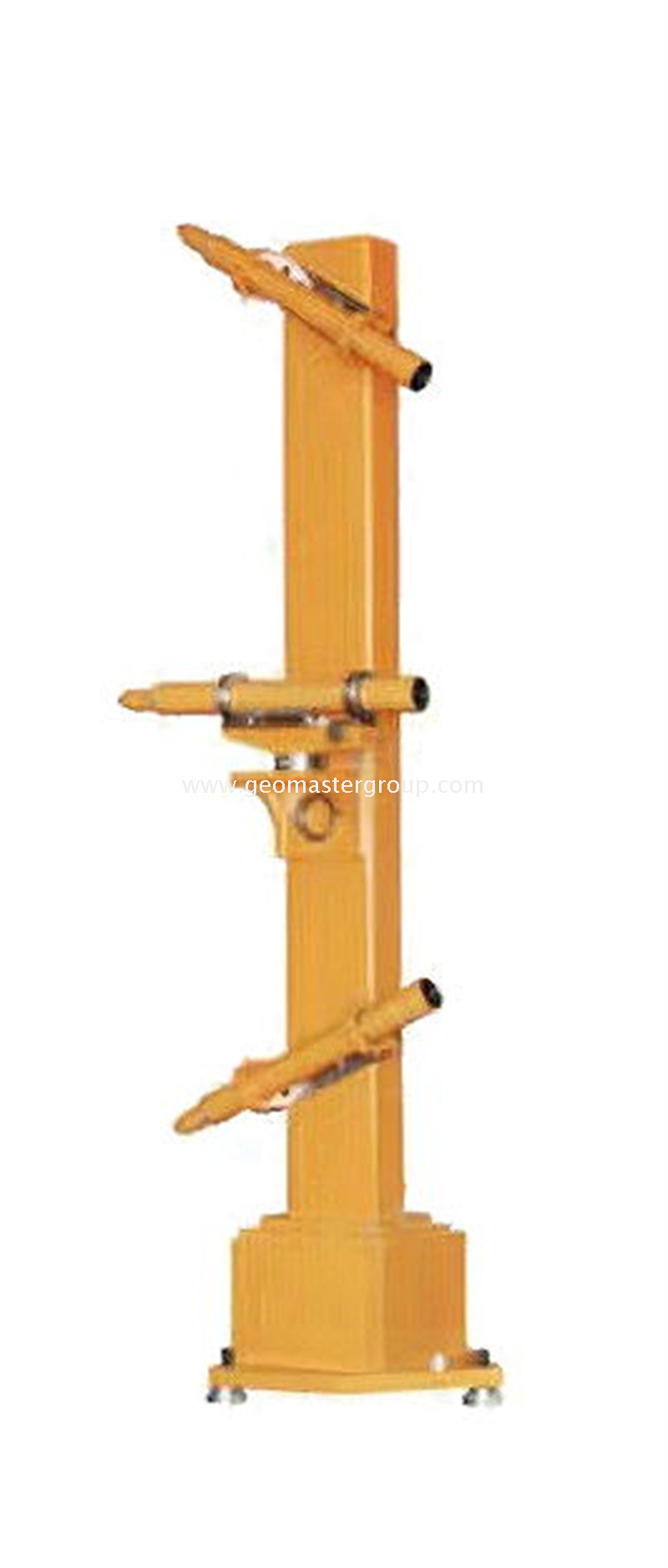

1.Sistema de Colimador de Tubo Triplo TCS-3
1) Altura do suporte da coluna de peça única: 2,25-2,30 m
2) Tubos Ópticos Triplos (vista frontal): Tubo de Elevação, Tubo de Depressão e Tubo Horizontal (Tubo de Alinhamento)
3)Ângulo entre o tubo de elevação e o tubo horizontal: 30°±15'
4)Ângulo entre o Tubo de Depressão e o Tubo Horizontal: 30°±15'
5) Faixa de ajuste de Tubo de elevação: Cabelo horizontal: ≧60';Cabelo Vertical: ≧60'
6)Ajustando a Faixa de Depressão Tubo: Horizontal Cabelo: ≧60';Cabelo Vertical: ≧60'
7)Ajuste da faixa de horizontal Tubo: cabelo horizontal: ≦10'; Cabelo Vertical: ≦10'
8)Fonte de energia: Entrada: CA220V; Saída: DC3,0-4,5v,170-180mW
9)Luz Sfonte: frio verde luz (ajuste contínuo de brilho)
10)Placa Nível: 30'/2mm; Nível Circular: 8'/2mm
11)Distância de visualização entre TCS-3 e SES-1: 1,0-1,2m

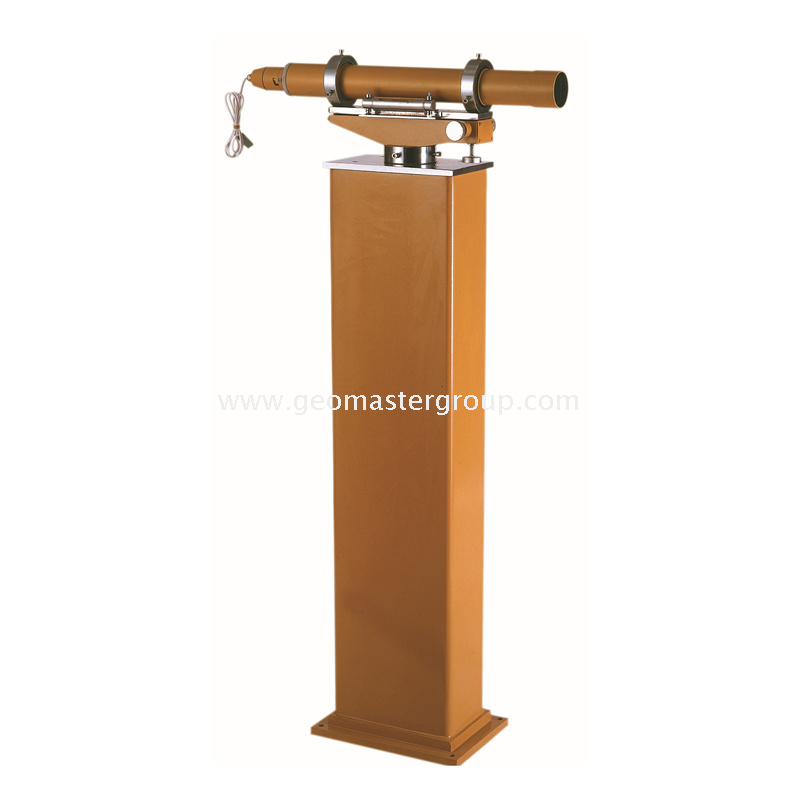

2.Sistema de Colimador tipo Piso de Tubo Único FCS-550
Incluindo um tubo de alinhamento (visão traseira) e Suporte Tubo (Coluna)
1)Comprimento focal: 550milímetros
2)Abertura efetiva: 55milímetros
3)Comprimento do tubo: 535milímetros
4)Campo de visão: 2°30'
5) Ampliação da Lente Objetiva: 0,4-0,5×
6)Resolução: 3' (leitura estimada)
7)Retículo Graduação: Mín.: 30';Máx.: 10'
8) Distância de visualização mais curta: 2m (~ ∞)
9)Faixa de microajuste: cabelo horizontal: ≦10'; Cabelo Vertical: ≦10'
10)Placa Nível: 30'/2mm
11)Suporte Tubo (Coluna) Altura: 1000mm
12)Fonte de energia: Entrada: CA220V; Saída: DC3,5-4,0v,170-180mW
13)Luz Sfonte: frio verde luz (ajuste contínuo de brilho)
14)Distância de visualização entre FCS-550 e SES-1: 1,0-1,2 m

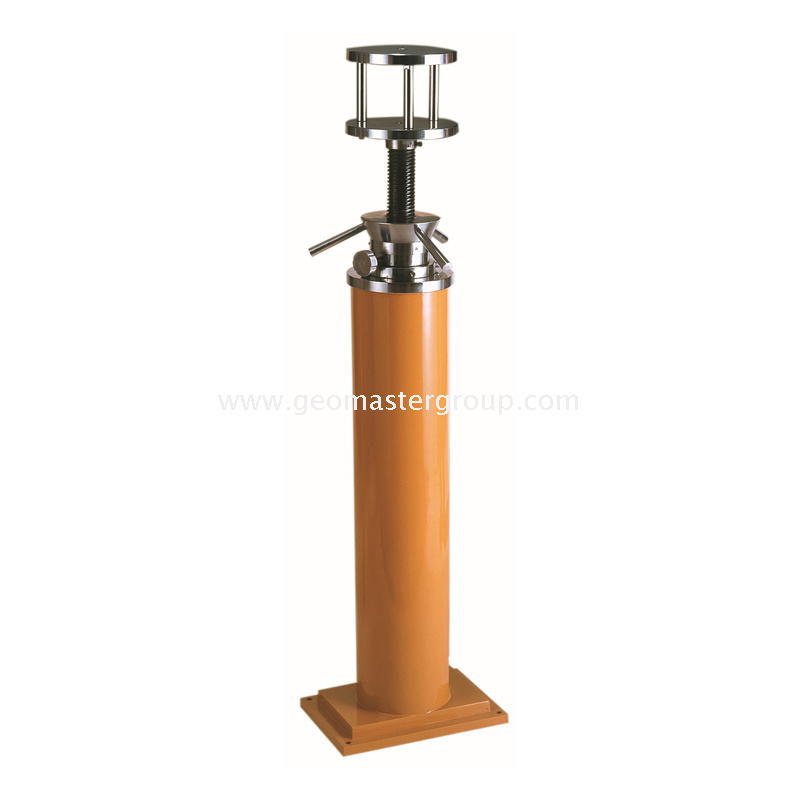

3. Suporte de colimador óptico OCS-1350
Portátil e estável, especialmente projetado para suportar instrumentos de levantamento, como estações totais, teodolitos, níveis automáticos, níveis de laser e etc.
1)Faixa de altura: 1050-1350mm
2)Altura da coluna: 750mm
3)Elevação Altura: ≧260milímetros
4)Com 5/8' macho Fio adequado para todos os presentes Instrumentos de levantamento
5)Carregar Capacidade: ≦35kg
Nota: Qualquer melhoria estará sujeita a alterações sem aviso prévio!!
Nomes Relacionados
Instrumento de levantamento, equipamento de levantamento, acessório de levantamento, colimador, colimador óptico, estação de colimador, tubo de colimador,
Colimador de levantamento, colimador de chão, colimador de mesa, colimador de elevador,Colimador Digital, Estação de Calibração, Colimador de Estação,
Colimador Laser, Colimador CCTV,Tubo óptico,Suporte de levantamento, suporte de levantamento
Especificações
Modelo: OCS-360/4
Esse fácil de usar e altamente preciso Estação colimadora, incluindo Sistema de colimador de tubo triplo TCS-3, Sistema de colimador estilo chão de tubo único FCS-550 e suporte de elevador de levantamento SES-1, é especialmente projetado fou calibrando instrumentos de levantamento como estações totais, teodolitos Níveis Automáticos, Instrumentos Ópticos, etc
1.Sistema de Colimador de Tubo Triplo TCS-3
1) Altura do suporte da coluna de peça única: 2,25-2,30 m
2) Tubos Ópticos Triplos (vista frontal): Tubo de Elevação, Tubo de Depressão e Tubo Horizontal (Tubo de Alinhamento)
3)Ângulo entre o tubo de elevação e o tubo horizontal: 30°±15'
4)Ângulo entre o Tubo de Depressão e o Tubo Horizontal: 30°±15'
5) Faixa de ajuste de Tubo de elevação: Cabelo horizontal: ≧60';Cabelo Vertical: ≧60'
6)Ajustando a Faixa de Depressão Tubo: Horizontal Cabelo: ≧60';Cabelo Vertical: ≧60'
7)Ajuste da faixa de horizontal Tubo: cabelo horizontal: ≦10'; Cabelo Vertical: ≦10'
8)Fonte de energia: Entrada: CA220V; Saída: DC3,0-4,5v,170-180mW
9)Luz Sfonte: frio verde luz (ajuste contínuo de brilho)
10)Placa Nível: 30'/2mm; Nível Circular: 8'/2mm
11)Distância de visualização entre TCS-3 e SES-1: 1,0-1,2m
2.Sistema de Colimador tipo Piso de Tubo Único FCS-550
Incluindo um tubo de alinhamento (visão traseira) e Suporte Tubo (Coluna)
1)Comprimento focal: 550milímetros
2)Abertura efetiva: 55milímetros
3)Comprimento do tubo: 535milímetros
4)Campo de visão: 2°30'
5) Ampliação da Lente Objetiva: 0,4-0,5×
6)Resolução: 3' (leitura estimada)
7)Retículo Graduação: Mín.: 30';Máx.: 10'
8) Distância de visualização mais curta: 2m (~ ∞)
9)Faixa de microajuste: cabelo horizontal: ≦10'; Cabelo Vertical: ≦10'
10)Placa Nível: 30'/2mm
11)Suporte Tubo (Coluna) Altura: 1000mm
12)Fonte de energia: Entrada: CA220V; Saída: DC3,5-4,0v,170-180mW
13)Luz Sfonte: frio verde luz (ajuste contínuo de brilho)
14)Distância de visualização entre FCS-550 e SES-1: 1,0-1,2 m
3. Suporte de colimador óptico OCS-1350
Portátil e estável, especialmente projetado para suportar instrumentos de levantamento, como estações totais, teodolitos, níveis automáticos, níveis de laser e etc.
1)Faixa de altura: 1050-1350mm
2)Altura da coluna: 750mm
3)Elevação Altura: ≧260milímetros
4)Com 5/8' macho Fio adequado para todos os presentes Instrumentos de levantamento
5)Carregar Capacidade: ≦35kg
Nota: Qualquer melhoria estará sujeita a alterações sem aviso prévio!!
Nomes Relacionados
Instrumento de levantamento, equipamento de levantamento, acessório de levantamento, colimador, colimador óptico, estação de colimador, tubo de colimador,
Colimador de levantamento, colimador de chão, colimador de mesa, colimador de elevador,Colimador Digital, Estação de Calibração, Colimador de Estação,
Colimador Laser, Colimador CCTV,Tubo óptico,Suporte de levantamento, suporte de levantamento
Detalhes de empacotamento
Modelo: OCS-360/4
1.Sistema de Colimador de Tubo Triplo TCS-3:
1)Peso líquido:
2)Qtd./Caixa de madeira: 1pc
3)GW/Caixa de Madeira:
4)Tamanho/caixa de madeira:
2.Sistema de Colimador de Piso de Tubo Único FCS-550:
1)Peso líquido: 70kg
2)Qtd./Caixa de madeira: 1pc
3)GW/Caixa de Madeira: 80kg
4)Tamanho/caixa de madeira: 0.31cbm (143cm × 42cm × 51cm)
3. Suporte de colimador óptico OCS-1350:
1)Peso líquido: 70kg
2)quantidade./Caixa de madeira: 1 peça
3)GW/Caixa de madeira: 80kg
4)Tamanho/Caixa de madeira: 0.17cbm (121cm × 44cm × 32cm)
4. Ao todo (TCS-3,FCS-550,OCS-1350):
1)Caixas: 4
2)GW: 300-320kg
3) Tamanho: 0,90-1,0 cbm
Detalhes de empacotamento
Modelo: OCS-360/4
1.Sistema de Colimador de Tubo Triplo TCS-3:
1)Peso líquido:
2)Qtd./Caixa de madeira: 1pc
3)GW/Caixa de Madeira:
4)Tamanho/caixa de madeira:
2.Sistema de Colimador de Piso de Tubo Único FCS-550:
1)Peso líquido: 70kg
2)Qtd./Caixa de madeira: 1pc
3)GW/Caixa de Madeira: 80kg
4)Tamanho/caixa de madeira: 0.31cbm (143cm × 42cm × 51cm)
3. Suporte de colimador óptico OCS-1350:
1)Peso líquido: 70kg
2)quantidade./Caixa de madeira: 1 peça
3)GW/Caixa de madeira: 80kg
4)Tamanho/Caixa de madeira: 0.17cbm (121cm × 44cm × 32cm)
4. Ao todo (TCS-3,FCS-550,OCS-1350):
1)Caixas: 4
2)GW: 300-320kg
3) Tamanho: 0,90-1,0 cbm
