Estação de colimador óptico

Especificações
Modelo:  OCS-360/6

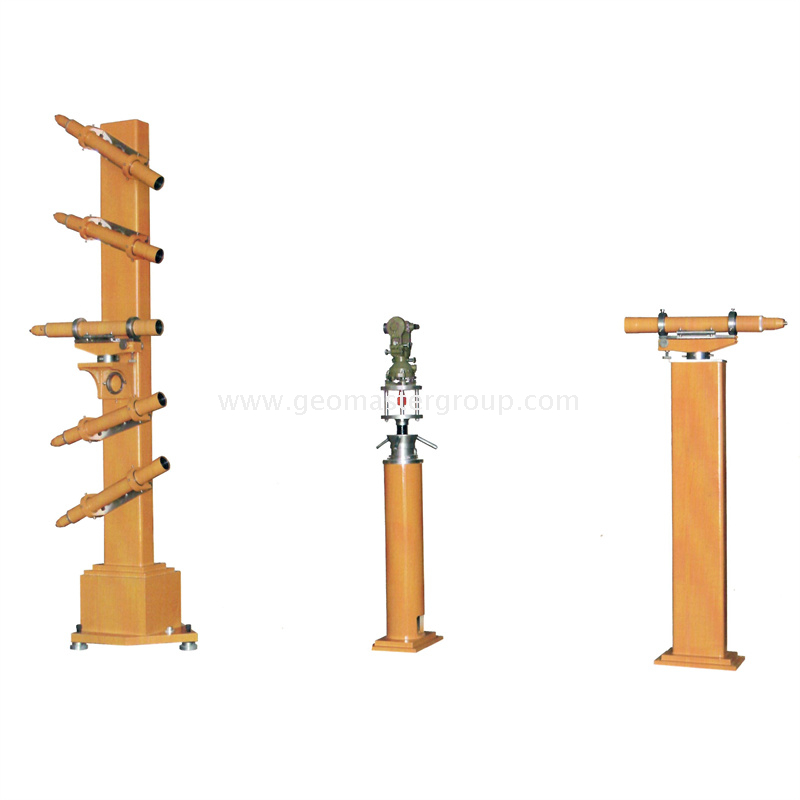

Esse fácil de usar e altamente preciso Estação colimadora, incluindo Sistema de colimador de tubo quíntuplo QCS-5,  Sistema de colimador estilo chão de tubo único FCS-550 e suporte de elevador de levantamento SES-1, é especialmente projetado fou calibrar instrumentos de levantamento como estações totais, teodolitos,  Níveis Automáticos, Instrumentos Ópticos, etc

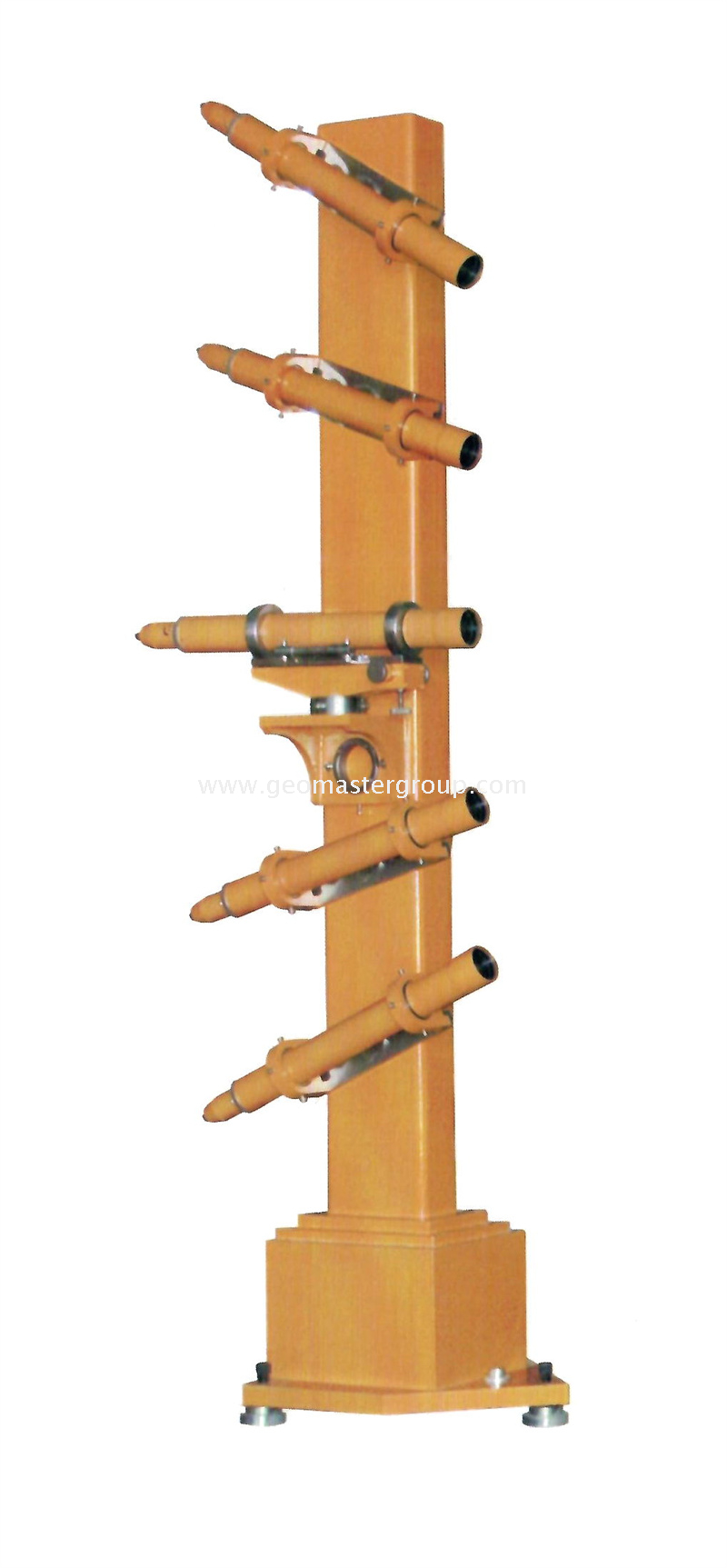

1.QuintuplicarSistema de colimador de tubo QCS-5
1) Altura de suporte de coluna resistente de peça única: 2,25-2,30 m
2)Tubos ópticos quíntuplos (vista frontal):Tubo de elevação superior,Tubo de elevação média, Tubo Horizontal (Tubo de Colimação, Tubo de Alinhamento), Meio Tubo de Depressão e Tubo de Depressão Inferior
3)Ângulo  entre o tubo de elevação superior e o tubo de elevação central: 15°±15'
4)Ângulo  entre o tubo de elevação média e o tubo horizontal: 15°±15'
5)Ângulo  entre o tubo horizontal e o tubo de depressão média: 15°±15'
6)Ângulo  entre o Tubo de Depressão Intermediário e o Tubo de Depressão Inferior: 15°±15'
7)Ajuste da faixa de horizontal  Tubo: cabelo horizontal: ≦10'; Cabelo Vertical:  ≦10'
8)Fonte de energia: Entrada: CA220V; Saída: DC3,0-4,5v,170-180mW
9)Luz Sfonte:  frio  verde luz  (ajuste contínuo de brilho)
10)Placa Nível: 30'/2mm; Nível Circular: 8'/2mm
11)Distância de visualização entre QCS-5 e SES-1: 1,0-1,2m

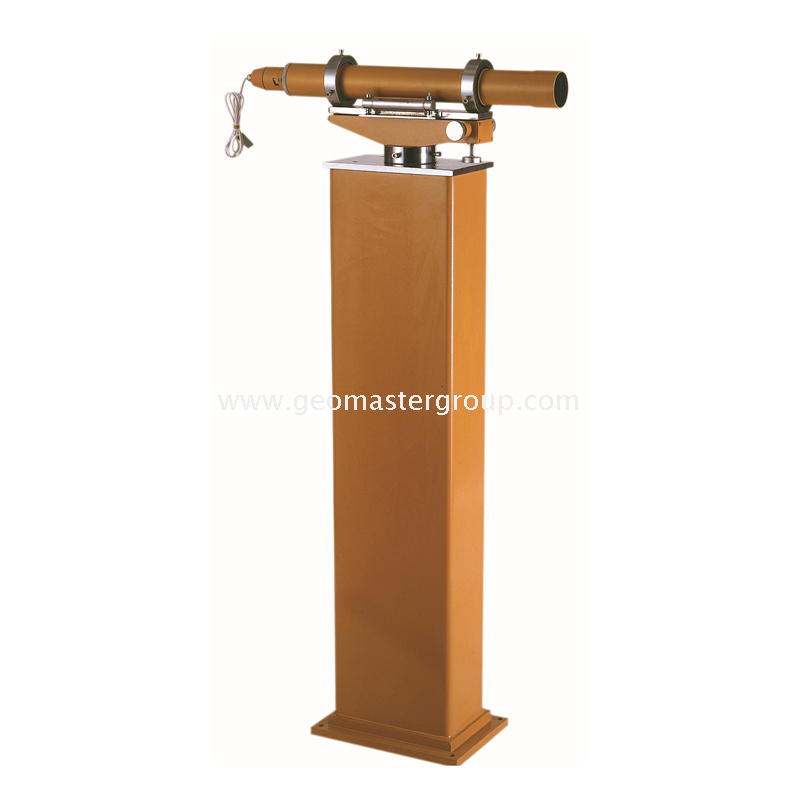

2.Sistema de Colimador tipo Piso de Tubo Único FCS-550
Incluindo um tubo de alinhamento (visão traseira) e Suporte Tubo  (Coluna)
1)Comprimento focal: 550milímetros
2)Abertura efetiva: 55milímetros
3)Comprimento do tubo: 535milímetros
4)Campo de visão: 2°30'
5) Ampliação da Lente Objetiva: 0,4-0,5×
6)Resolução:  3'  (leitura estimada)
7)Retículo  Graduação: Mín.: 30';Máx.: 10'
8) Distância de visualização mais curta: 2m  (~ ∞)
9)Faixa de microajuste: cabelo horizontal: ≦10'; Cabelo Vertical:  ≦10'
10)Placa Nível: 30'/2mm
11)Suporte Tubo  (Coluna)  Altura: 1000mm
12)Fonte de energia: Entrada: CA220V; Saída: DC3,5-4,0v,170-180mW
13)Luz Sfonte:  frio  verde luz  (ajuste contínuo de brilho)
14)Distância de visualização entre FCS-550 e SES-1: 1,0-1,2 m

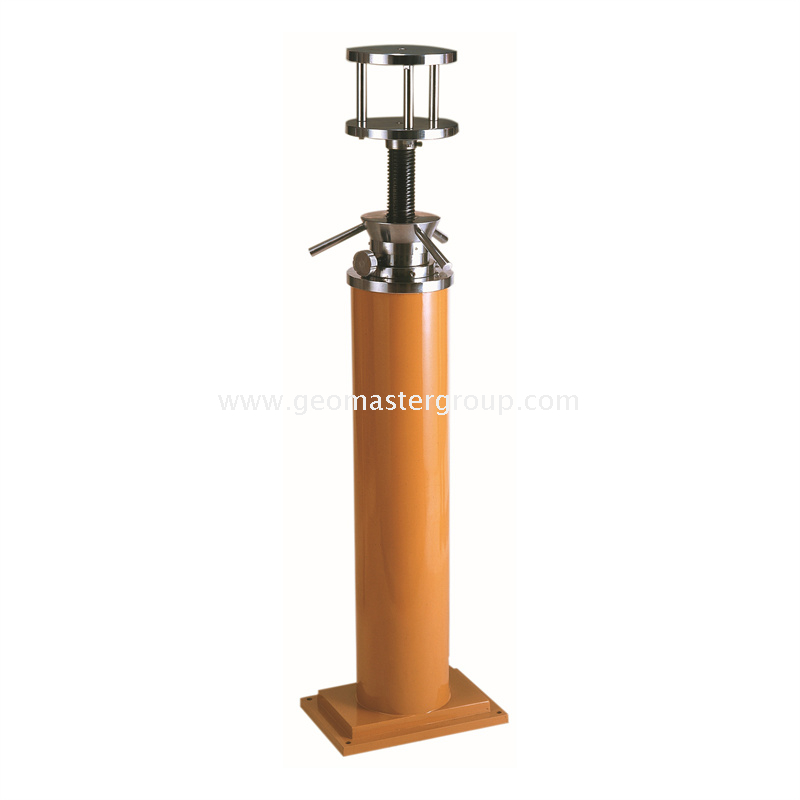

3. Suporte de colimador óptico OCS-1350
Portátil e estável, especialmente projetado para suportar instrumentos de levantamento, como estações totais, teodolitos, níveis automáticos, níveis de laser e etc.
1)Faixa de altura: 1050-1350mm
2)Altura da coluna: 750mm
3)Elevação Altura: ≧260milímetros
4)Com 5/8'  macho Fio  adequado para todos os presentes Instrumentos de levantamento
5)Carregar  Capacidade:  ≦35kg

Nota: Qualquer melhoria estará sujeita a alterações sem aviso prévio!!
