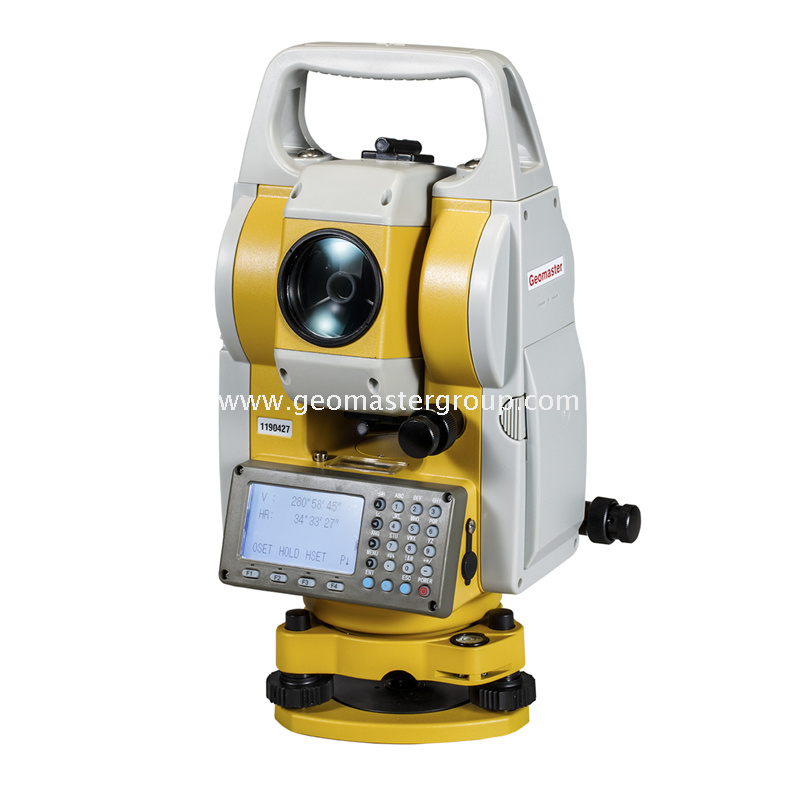

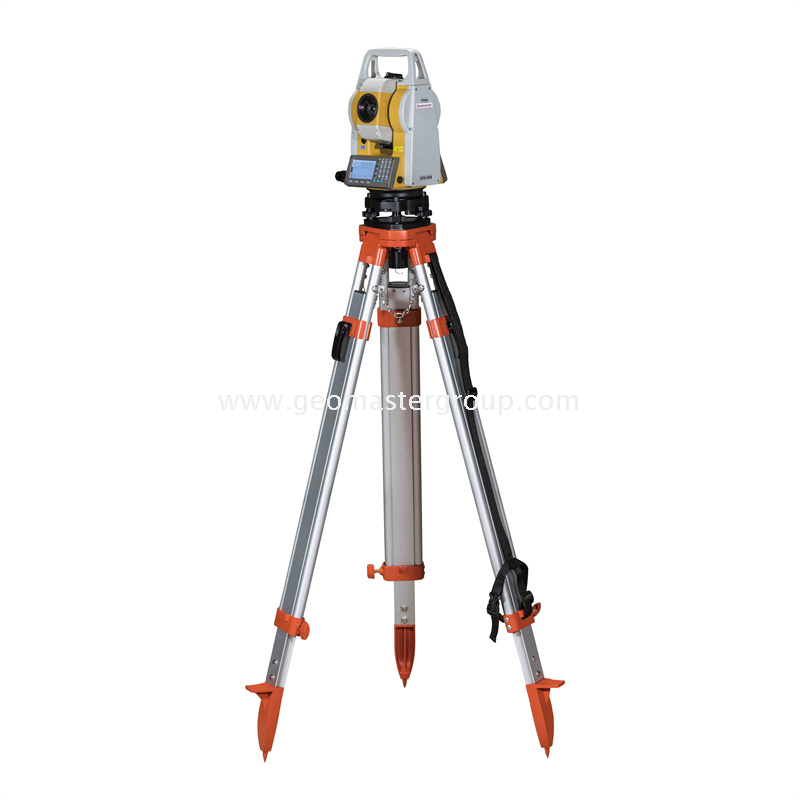

Estação Total sem Refletor

Destaques
Modelo: GTS-105R
1. Substituição do Topcon GTS-105N
2.Precisão angular: 5'
3. Compensação de eixo único
4. O laser mede até 600m
5. Prismas medem até 2500-5000m
6.Bluetooth, unidade USB, LCD duplo

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
GTS-105R
Marca do Produto:
Geomaster
Código Do Produto:
90152000

Especificações da chaveons
Modelo: GTS-105R
1.Equivalente a e substituição de Topcon GTS-105N
2.Precisão angular: 5'
3.Precisão de distância: ±(2mm+2ppm×D)
4.solteiro-compensação do eixo
5. O laser mede até 600m
6. Prismas medem até 2500-5000m
7.Memória interna até 24000 pontos
8.Prumo a laser ou óptico
8.NIH ou Li-íon Bateria opcional
10.Bluetooth integrado
11. LCD duplo e 24 Chaves (F/G/N)
12.Água-prova e poeira-prova: IP54

Características
1.Nossa série GTS-100 recém-desenvolvida é totalmente compatível tecnicamente com a Topcon GTS102N e GTS-105N
2.Instalado com sistema de comunicação Bluetooth, alcance sem prisma, alinhamento a laser e outras funções
3. Uma chave para Medição de Ângulo, Variação, Coordenada, Lofting, etc;
4.Teclado numérico completo e expandido;Programas integrados e armazenamento de dados de até 24.000 pontos；
5. Altamente preciso e estável, ergonomicamente projetado e fácil de usar para o nível de entrada;
6.Perfeito quando combinado com software e controlador de campo FC;
7.Instalado com Laser Pointer para direcionamento rápido e medição precisa;
8.Built-in Laser Plummet para configuração eficiente no ponto de levantamento, e Plummet óptico opcional;
função 9.Auto-compensação para monitorar o nivelamento do sistema e eliminar erros de nivelamento;
10.Multilingual: Inglês, Francês, Espanhol, Alemão, Português, Turco;
11.Wide aplicações ideais para topógrafos profissionais.
12.Três cores para opção: Amarelo Topcon, Amarelo Laranja (YW) ou Vermelho Laranja (OR)

Nota: Qualquer atualização está sujeita a alterações sem aviso prévio.

Nomes relacionados
Instrumento de Levantamento, Equipamento de Levantamento, Acessório de Levantamento, Estação Total, Estação Total sem Refletor, Estação Robótica, Drone Estação, MultiStation, Estação Geomax,
Estação Leica, Estação Nikon, Estação Sokkia, Estação Stonex, Estação Topcon, Estação Trimble, Estação Pentax, Estação Flexline, Estação Geomaster, Estação Construtor, FOIF Estação,
Estação Hi-Target, Estação Viva, Estação Nova, Estação iCon, Estação Builder, Receptor GPS, Receptor GNSS, Receptor RTK, Estação RTK, Controlador de dados, Coletor de dados, GIS,
Estação Base,Estação Prisma,Estação de Monitoramento,Estação Geomaster,ScanStation,Estação Scan,Estação Total de Varredura,AutoPole,LiDAR

Especificações detalhadas
Modelo: GTS-105R
1.Telescópio
1)Ampliação: 30x
2)Imagem: Ereto
3)Abertura da objetiva: 45mm (EDM: 50mm)
4)Comprimento do tubo: 150mm
5)Campo de Visão: 1º30'
6)ResolPotência de ução: 3.0'
7)Distância de focagem mais curta: 1,3 m
8)Iluminação da retícula: fornecida

2. Medição de ângulo
1)Precisão: 5' (1,5mgon)
2) Modo de medição: leitura absoluta

3) Sistema de detecção: Ângulo horizontal: 2 lados;Ângulo Vertical: 1 lado

4)Leitura mínima: 1' (0,2mgon) ou 5' (1mgon)

5) Tempo de medição: ≤0,3seg.

6) Diâmetro dos Círculos (HZ e V): 71mm

3.Correção de inclinação (índice automático)

1)Sensor de inclinação: Eixo único, tipo líquido, compensador vertical automático

2)Faixa de correção: ±3'

3)Unidade de correção: 1' (0,1mgon)

4.Medição de distância (sob boas condições climáticas)
1)Precisão de medição
(1)sem Prisma: ±(5mm+3ppm×D)
(2)w. Folha retrô: ±(2mm+2ppm×D)
(3)w. Prisma Único: ±(2mm+2ppm×D)

2)Faixa de medição
(1)sem Prisma: 600m
(2)w. Folha retrô: 600m
(3)w. Prisma Único: 2500m (visibilidade w.10-20km);5000m (visibilidade w.20-40km)

3)Medindo a menor contagem
(1)Modo fino: 1mm
(2)Modo Grosso: 10mm
(3)Modo de rastreamento: 10mm

4)Tempo de medição
(1)Modo fino: 1,2 seg.(inicial 4 seg.)
(2)Modo Grosso: 0,7 seg.(inicial 3 seg.)
(3)Modo de rastreamento: 0,4 seg.(inicial 3 seg.)

5)Visor de medição: 12 dígitos;Exibição máxima: 99999999.9999
6)Unidade de Medição de Distância: em sistema métrico ou inglês

7) Correção atmosférica:
Correção automática inserindo parâmetros (-999,9ppm a +999,9ppm, em incrementos de 0,1ppm)

8) Correção da Constante do Prisma:
Correção automática inserindo parâmetros (-99,9 mm a +99,9 mm, em incrementos de 0,1 mm)

5.Comunicação (Transferência de Dados)
1) LCD e teclado:
2 lados, preto e branco;Pixel 160×64;gráfico de matriz de pontos, teclas numéricas e teclas funcionais (24)
2) Interface de dados: RS-232,USB
3) Formato Dada: ASCII,DXF,CSV,PTS

6.Memória

1)Padrão interno): Padrão: 24.000 pontos

2)Externo (Opcional): Opcional: USB Stick (até 32G)

7.Laser Plummet (incorporado, padrão)

1)Fonte de Laser: 630-670 nm, Classe II;saída: <0,4mW

2) Diâmetro do ponto: ≤3mm a 1,5m

3) Precisão: ± 1,5 mm a 1,5 m

8.Prumo Óptico (opcional)

1)Imagem: Ereto
2)Ampliação: 3x

3) Campo de Visão: 5º (Ø114 mm/1,3 m)

4) Alcance de focagem: 0,5 m ao infinito

9.Nível (Bolha, Frasco)

1)Nível da placa: 30'/2mm

2) Nível Circular: 10'/2mm

10.Fonte de energia

1)Carregador (Adaptador) Modelo: CHR-1000;Entrada: 100-240v, 50-60Hz

2) Recarregável Massaisto é:
(1)NIH (predefinição): BDC25H: DC7,2-7,4v, 2500mAh
(2)Li-íon (acessível): BDC40L: DC7,2-7,4v, 4000mAh
3)Tempo operacional:
(1) Aprox.8-9 horas para medição de distância e ângulo

(2) Aprox.30-40hrs apenas para medição de ângulo

11.Condições ambientais

1)Temperatura de operação: -20℃~50℃

2)Temperatura de armazenamento: -20℃~55℃

3)Água-prova e poeira-prova: IP54 (com bateria)

4) Acessórios:Adaptador (incl. Cabo de Alimentação), Bateria (Ni-H), Cabo de Transferência de Dados, Capa de Chuva,Bolsa de ferramentas, manual do usuário, estojo de plástico
