Ambientes de levantamento complexos frequentemente apresentam obstruções na linha de visão, infraestrutura com grande espaço livre e poços profundos. Esses obstáculos exigem a elevação dos sensores muito além dos limites do equipamento padrão. Aumentar a altura de trabalho de um tripé de levantamento motorizado resolve esse problema central, mas introduz novos desafios operacionais. Elevar cargas úteis de alto valor, como scanners a laser e estações totais robóticas, aumenta os riscos críticos. Você enfrenta vibração torcional, oscilação do vento e possíveis danos ao equipamento. Esses fatores degradam a precisão dos dados e aumentam a responsabilidade no local de trabalho. Estender sua configuração com segurança requer uma estrutura rígida. Você deve se concentrar na seleção precisa de hardware, na mecânica de estabilidade e em integrações elétricas robustas. A mitigação de riscos é essencial para manter as tolerâncias do nível de pesquisa na elevação máxima. Este guia detalha as limitações físicas, soluções de hardware e protocolos de segurança de campo necessários para elevar seus instrumentos sem comprometer a integridade dos dados.
Carga útil versus capacidade do motor: A extensão da altura impacta diretamente o centro de gravidade; os acessórios devem estar alinhados com os limites de carga estática e dinâmica do motor de elevação interno do tripé.
A rigidez do material não é negociável: as extensões de fibra de carbono oferecem amortecimento de vibração superior e relações rigidez-peso em comparação com o alumínio padrão, o que é fundamental para reduzir o ruído da nuvem de pontos.
Restrições Ambientais: Trabalhar em grandes alturas amplifica a carga do vento; a implantação de estabilização secundária (cabos de sustentação, estabilizadores) é obrigatória em ambientes expostos.
Compatibilidade de rosca e montagem: A extensão segura requer conexões padrão de 5/8" x 11 usinadas com precisão para evitar micromovimentos entre a coluna motorizada e a base do sensor.
Realidades de potência e controle: Sistemas elevados consomem maior amperagem e exigem sistemas de gerenciamento remoto de altura para evitar interação física com o tripé durante varreduras ativas.

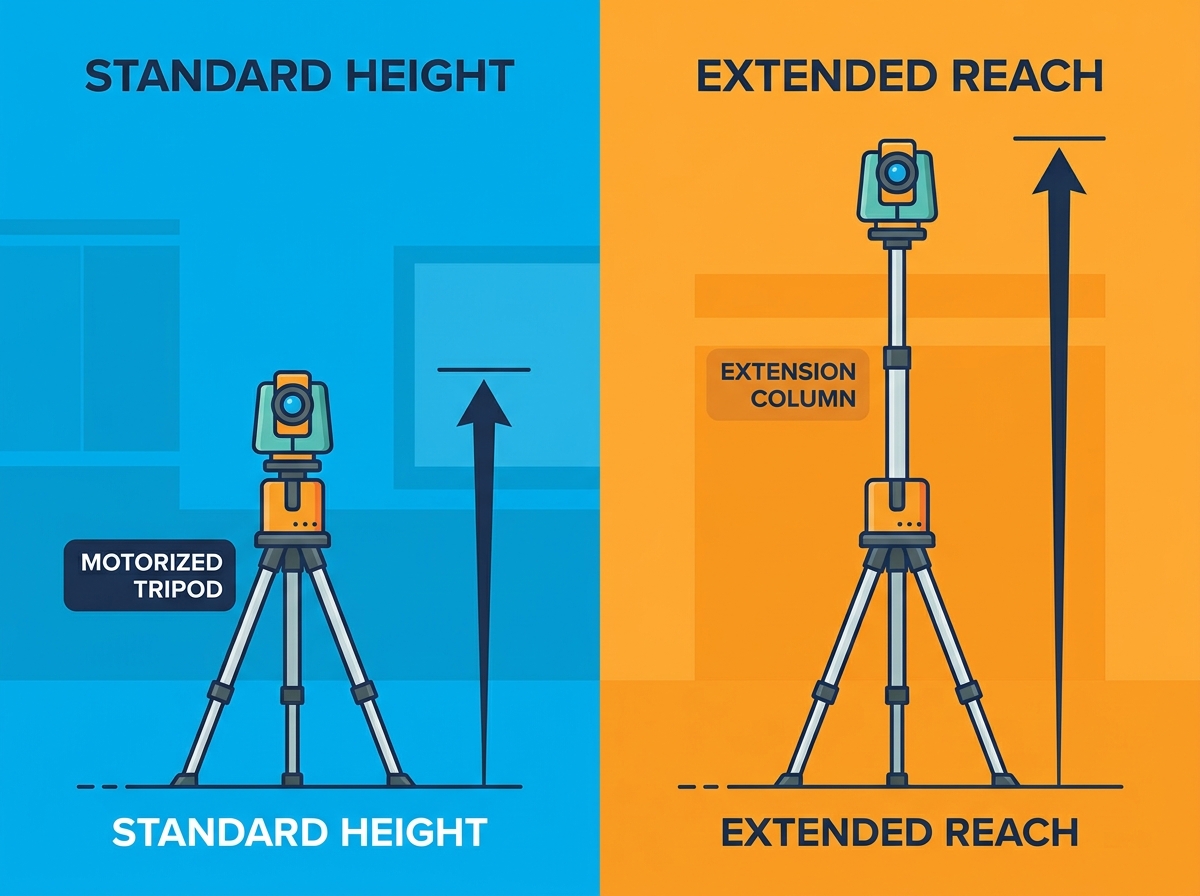

Adicionar extensões verticais acima da coluna motorizada desloca drasticamente o centro de gravidade. Um centro de gravidade mais alto torna toda a configuração pesada e propensa a tombar. Você deve calcular o peso exato do seu sensor, das baterias e do próprio mastro de extensão. Este peso combinado não pode exceder os limites do fabricante. Os topógrafos devem diferenciar entre capacidades de carga estática e dinâmica. A capacidade estática refere-se ao peso máximo que o tripé pode suportar enquanto está parado. A capacidade dinâmica determina o que o motor pode levantar e abaixar suavemente. Exceder os limites dinâmicos causa parada do motor e elevação irregular. Este movimento irregular corre o risco de deixar cair a carga ou danificar o mecanismo de acionamento interno. Ao trabalhar em terrenos irregulares, um centro de gravidade deslocado torna-se ainda mais perigoso. Você deve levar em consideração o ângulo do solo e como ele interage com o mastro estendido. Uma ligeira inclinação na base traduz-se num enorme deslocamento no topo de uma extensão de três metros. Esse deslocamento coloca uma pressão desigual nas pernas do tripé, aumentando a probabilidade de um tombamento catastrófico se não for devidamente contrabalançado.
Mastros estendidos atuam como alavancas gigantes. Eles amplificam a resistência do vento e as vibrações ao nível do solo. Uma brisa suave ao nível do solo exerce uma força lateral significativa a três metros de altura. Essa força lateral cria balanço. As microvibrações impactam diretamente a precisão angular e o registro da nuvem de pontos. Quando um scanner a laser oscila alguns milímetros, o desvio angular resultante introduz um ruído enorme no conjunto de dados. Você perde as tolerâncias rígidas necessárias para monitoramento estrutural ou mapeamento topográfico preciso. O amortecimento dessas vibrações é a principal preocupação ao operar em alturas estendidas. Tráfego intenso, máquinas pesadas operando nas proximidades ou até mesmo passos em uma laje de concreto podem transmitir vibrações ao longo da coluna estendida. Quanto mais longo for o mastro, menor será a sua frequência natural, tornando-o mais susceptível a estas vibrações do solo de baixa frequência. Você deve isolar a base do tripé tanto quanto possível e utilizar materiais que absorvam, em vez de transmitir, essas forças cinéticas.
Levantar cargas pesadas causa imenso estresse mecânico nos componentes internos. A maioria dos tripés motorizados utiliza sistemas de cremalheira e pinhão, engrenagem helicoidal ou acionamento por correia. Levar esses sistemas aos seus limites de carga dinâmica acelera o desgaste das engrenagens. As engrenagens helicoidais oferecem excelentes capacidades de travamento automático, mas sofrem atrito sob cargas pesadas. Os sistemas de cremalheira e pinhão proporcionam um deslocamento vertical suave, mas podem arrancar os dentes se a carga útil se deslocar abruptamente. Você deve inspecionar esses mecanismos regularmente ao implantar extensões verticais com frequência. O impulso ascendente constante necessário para elevar um scanner pesado em um poste longo gera calor significativo dentro da carcaça do motor. Com o tempo, esta tensão térmica degrada os lubrificantes que protegem as engrenagens. O contato metal-metal aumenta, levando a movimentos bruscos durante a elevação. Essa falta de deslocamento suave pode prejudicar o compensador em sua estação total, forçando você a nivelar novamente o instrumento diversas vezes durante uma única configuração.
Levantar extensões verticais sob carga aumenta o consumo de energia. O motor de elevação requer maior amperagem para superar o peso e o atrito adicionais. Esse consumo aumentado esgota as baterias internas muito mais rápido do que as operações padrão. Quedas de tensão representam um risco grave durante a elevação. Uma queda repentina de tensão pode causar paradas do motor ou falhas de comunicação entre o controlador e o tripé. O uso de fontes de energia auxiliares externas de alta capacidade mitiga esse risco e garante deslocamento vertical suave e ininterrupto. O tempo frio agrava esse problema. A eficiência da bateria cai drasticamente em temperaturas congelantes, reduzindo a amperagem disponível justamente quando o motor mais precisa para passar pelos lubrificantes de engrenagem mais espessos. As equipes de campo devem transportar baterias isoladas e monitorar constantemente as leituras de tensão ao operar mastros estendidos em condições de inverno para evitar travamentos no meio da elevação.
Os topógrafos normalmente escolhem entre extensões modulares aparafusadas e mastros telescópicos integrados. Extensões modulares são rosqueadas para atingir a altura desejada. Eles oferecem flexibilidade, mas introduzem vários pontos de conexão onde podem ocorrer micromovimentos. Mastros telescópicos integrados fornecem uma estrutura única e contínua, reduzindo vulnerabilidades de conexão. Os mecanismos de travamento determinam a confiabilidade dos mastros telescópicos sob cargas pesadas. As travas de pinça fornecem força de fixação de 360 graus, resistindo eficazmente ao deslizamento. As travas de pino oferecem engate positivo em intervalos fixos, garantindo que o mastro não entrará em colapso. Os bloqueios de pinos são geralmente superiores para scanners a laser pesados. Ao selecionar um mastro, preste muita atenção à espessura da parede da tubulação. O alumínio de paredes finas pode economizar peso, mas flexiona inaceitavelmente sob a carga lateral de um sensor pesado. A fibra de carbono de paredes espessas proporciona a rigidez necessária sem adicionar peso morto excessivo à carga dinâmica do motor.
Uma base de tripé padrão não pode suportar com segurança uma coluna motorizada estendida. Você precisa de pernas de tripé resistentes e de postura ampla para contrabalançar o centro de gravidade elevado. A pegada deve se expandir proporcionalmente à extensão da altura. Os designs de perna de suporte duplo oferecem máxima resistência à torção. Eles evitam que a cabeça do tripé gire durante a rotação do instrumento. Pés niveladores resistentes com pontas de solo agressivas garantem que a base permaneça ancorada em solo solto ou cascalho. Uma base sólida é a base de uma estabilidade elevada. Em ambientes onde não podem ser usadas estacas de solo, como pisos de concreto acabados ou instalações internas sensíveis, você deve usar espalhadores ou guias de piso. Esses acessórios travam as pernas do tripé em um ângulo fixo, evitando que elas se abram para fora sob a imensa pressão descendente do mastro estendido e da carga útil pesada.
Operar em alturas estendidas requer estabilização secundária. Você não pode confiar apenas nas pernas do tripé. Os kits de fio guia ancorados na cabeça do tripé ou no colar de extensão fornecem suporte lateral crítico. Eles neutralizam a oscilação do vento e amortecem as vibrações. A implantação adequada desses sistemas é uma habilidade aprendida em campo que impacta diretamente a qualidade dos dados.
Identifique três pontos de ancoragem sólidos no solo, espaçados uniformemente em um raio de 360 graus ao redor da configuração.
Prenda os cabos de sustentação ao colar designado no mastro de extensão, garantindo que o colar esteja bem travado.
Crave estacas de aço resistentes no solo nos pontos de ancoragem, afastando-as do tripé.
Conecte os fios às estacas usando esticadores ajustáveis.
Aperte os esticadores uniformemente, verificando o mastro com um nível de torpedo para garantir que permanece perfeitamente aprumado.
Aplique sacos de areia pesados sobre as estacas se estiver trabalhando em solo arenoso e solto para evitar o arrancamento.
Engate os colares de fixação internos da coluna para aliviar a tensão do trem de engrenagens quando atingir a altura desejada.
A escolha do material determina o desempenho do seu mastro de extensão. A fibra de carbono oferece alta resistência à tração e propriedades excepcionais de amortecimento de vibrações. O alumínio oferece durabilidade robusta a um custo menor. Para levantamentos de precisão, a rigidez do material é fundamental. A fibra de carbono reduz significativamente o esforço do motor devido à sua elevada relação rigidez/peso. Absorve melhor as microvibrações do que o alumínio, reduzindo diretamente o ruído dos dados nas nuvens de pontos. O maior gasto de capital inicial com fibra de carbono é facilmente justificado pela melhoria na qualidade dos dados e na segurança operacional.
Recurso | Extensões de fibra de carbono | Extensões de alumínio |
|---|---|---|
Perfil de peso | Leve (reduz o esforço do motor) | Mais pesado (aumenta a carga dinâmica) |
Amortecimento de vibração | Excelente (absorve micromovimentos) | Fraco (transmite vibrações do solo) |
Rigidez Estrutural | Alta relação rigidez/peso | Propenso a flexionar sob cargas laterais pesadas |
Expansão Térmica | Expansão mínima em calor extremo | Expande e contrai, afetando a calibração |
Resistência à corrosão | Impermeável à ferrugem e oxidação | Requer revestimentos protetores para evitar corrosão |
A extensão segura exige adaptadores rosqueados de 5/8" x 11 usinados com precisão. Os postes topográficos padrão geralmente apresentam tolerâncias de rosca solta. Essas conexões soltas permitem que a base do sensor se desloque durante a rotação, destruindo a precisão angular. A montagem de scanners pesados em postes estendidos aumenta o risco de descascamento da rosca ou rosqueamento cruzado. Sempre inspecione as roscas quanto a desgaste antes da montagem. Use compostos de travamento de rosca em extensões semipermanentes para eliminar micromovimentos entre a coluna motorizada e a carga útil. Um único rosca danificada pode comprometer toda a configuração. Ao enfiar instrumentos pesados em um mastro alto, a alavancagem torna difícil sentir se as roscas estão engatadas corretamente.
Você deve avaliar se deve comprar um tripé com curso nativo mais longo ou adicionar postes estáticos a uma base mais curta. Uma elevação interna nativa de 3 metros proporciona estabilidade superior. O fabricante projeta todo o sistema para suportar a carga útil na extensão máxima. Adicionar postes estáticos a uma base motorizada mais curta é mais modular, mas apresenta pontos fracos. Os sistemas de curso nativos envolvem o mecanismo de elevação, protegendo-o contra poeira e umidade. Extensões adicionais expõem a carga útil a cargas de vento mais altas sem o benefício de uma estrutura de mastro unificada e projetada. Os sistemas de traçado nativos também oferecem melhor integração com software de rastreamento de altura. Os codificadores internos leem a distância exata da extensão, alimentando esses dados diretamente no seu controlador de campo. Com postes adicionais, você deve calcular e inserir manualmente o deslocamento, introduzindo o potencial de erro humano nos metadados de altura do instrumento.
Elevar uma carga útil significa que você não poderá mais interagir fisicamente com o instrumento. Interfaces de controle remoto são obrigatórias. Os controles remotos a cabo oferecem operação confiável e sem interferências. Aplicativos Bluetooth e integrações de coletores de dados fornecem conveniência sem fio, mas exigem forte integridade de sinal. Leituras digitais de altura e codificadores internos são inestimáveis. Eles permitem verificar o deslocamento vertical exato sem medições manuais com fita. Esse feedback preciso de altura garante uma configuração precisa do instrumento e elimina erros grosseiros em sua rede de controle. Ao trabalhar em ambientes com forte interferência de RF, como subestações de energia ativas ou núcleos urbanos densos, as conexões sem fio caem frequentemente. Nestes cenários, um controle remoto com fio é a única maneira confiável de gerenciar o motor de elevação. Certifique-se de que seu equipamento seja compatível com protocolos de controle com e sem fio para se adaptar às diversas condições do local.
O transporte de mastros de extensão de 3 metros e tripés pesados apresenta desafios logísticos. Esses sistemas não cabem em porta-malas de veículos padrão. Freqüentemente, você precisa de malas de transporte dedicadas e veículos utilitários modificados para transportá-los para locais de trabalho remotos ou confinados. Navegar em ambientes internos apertados com postes de extensão longos é igualmente difícil. Você deve equilibrar a necessidade de altura máxima com as restrições físicas das rotas de acesso ao local. Os sistemas modulares oferecem melhor portabilidade, mas sacrificam alguma rigidez. Mover este equipamento em terrenos acidentados requer arneses de transporte especializados. Um único topógrafo não pode transportar com segurança uma base motorizada resistente, um scanner e várias extensões de fibra de carbono simultaneamente. Você deve levar em consideração a mão de obra adicional necessária para transportar e montar esses sistemas ao licitar projetos que exigem configurações de elevação estendidas.
A implantação de um sistema estendido leva muito mais tempo do que uma configuração padrão. Você deve calcular o tempo necessário para implantar cabos de sustentação, nivelar o sistema estendido e realizar verificações de segurança abrangentes. Apressar esse processo leva a configurações instáveis e dados comprometidos. A área física da instalação também aumenta, exigindo mais liberação de espaço e coordenação com outros profissionais em canteiros de obras ativos.
Aloque pelo menos 15 minutos extras para implantar a estabilização secundária.
Execute verificações de nivelamento de eixo duplo antes e depois da elevação.
Verifique se todos os colares de travamento e conexões roscadas estão seguros.
Teste a comunicação do controle remoto antes de levantar a carga.
Limpe um raio de zona de queda segura ao redor do tripé em caso de falha estrutural.
A extensão de colunas motorizadas expõe os componentes internos a elementos agressivos. Poeira, umidade e grãos abrasivos em canteiros de obras se infiltram facilmente em trilhos de engrenagens expostos e seções telescópicas. Essa contaminação acelera o desgaste e causa a parada do motor. São necessários protocolos de manutenção rigorosos. Você deve limpar os limpadores e vedações diariamente. Aplique lubrificantes secos especializados nas engrenagens expostas para evitar o acúmulo de areia. Verifique a classificação IP da base motorizada para garantir que ela resista às condições ambientais específicas do seu local. Trabalhar em ambientes costeiros introduz névoa salina, que corrói rapidamente o alumínio exposto e degrada os contatos elétricos. Nestas condições, é necessário limpar todo o mastro de extensão e coluna motorizada com água doce e aplicar sprays anticorrosivos em todas as conexões metálicas ao final de cada turno.
Estender um tripé nem sempre é a solução ideal. Você deve avaliar a eficiência operacional das extensões de tripé em relação às metodologias alternativas. LiDAR ou fotogrametria baseados em drones podem capturar dados de alto ângulo sem os riscos físicos de elevar scanners terrestres pesados. No entanto, os drones enfrentam dificuldades em ambientes sem GPS ou em espaços internos apertados. Os tripés estendidos fornecem uma plataforma estável e confiável para digitalização terrestre de alta precisão onde os drones não podem voar. Avalie os requisitos específicos de precisão e as restrições do local antes de escolher uma metodologia. Por exemplo, a varredura da parte inferior de uma ponte sobre uma rodovia ativa proíbe voos de drones devido a regulamentações do espaço aéreo e questões de segurança. Neste cenário, um tripé motorizado com um mastro de extensão rígido implantado a partir do solo é o único método viável para capturar os dados estruturais necessários com segurança e precisão.
A queda de um scanner a laser é uma falha catastrófica. Os protocolos obrigatórios de amarração e prevenção de quedas não são negociáveis ao montar instrumentos em extensões. Use cabos de aço de alta resistência para prender a alça do sensor diretamente a um ponto de ancoragem seguro na base do tripé. Certifique-se de que a corda tenha folga suficiente para permitir o deslocamento vertical completo, mas seja curta o suficiente para impedir uma queda antes que o instrumento atinja o solo. Inspecione diariamente as ferragens de amarração quanto a desgaste ou fadiga mecânica. Não use cordas de náilon ou cordas elásticas para amarrar. Esses materiais esticam sob carga e não impedem que um instrumento pesado atinja as pernas do tripé ou o solo. Use talabartes de cabo de aço certificados com mosquetões de travamento para garantir que a carga útil permaneça presa ao mastro mesmo se a conexão rosqueada primária falhar completamente.
A perda inesperada de energia ou falha do motor quando uma carga útil é totalmente elevada exige fluxos de trabalho de segurança rigorosos. Você deve saber como abaixar o instrumento com segurança sem energia. Sistemas com caixas de câmbio autotravantes evitam descidas repentinas e descontroladas. Familiarize-se com os mecanismos mecânicos de liberação manual. Alguns tripés possuem uma manivela de acionamento manual ou um freio de liberação. Pratique o envolvimento desses mecanismos em um ambiente controlado para poder reagir rapidamente durante uma emergência de campo. Se o comando manual falhar, não tente subir no tripé nem puxar o mastro para baixo à força. Proteja a área, prenda cabos de sustentação adicionais para estabilizar o mastro preso e use um elevador mecânico ou andaime para recuperar com segurança o instrumento do topo da coluna.
O vento é o maior inimigo das cargas elevadas. Estabeleça limites rígidos para a velocidade do vento. Interrompa as operações imediatamente com ventos sustentados acima de 15 mph. Use um anemômetro portátil no local para monitorar as condições constantemente. Não confie nas previsões meteorológicas locais; microclimas ao redor de edifícios ou em desfiladeiros produzem rajadas imprevisíveis. Se o mastro de extensão apresentar oscilação visível, abaixe a carga imediatamente. Os dados coletados durante eventos de vento forte serão inutilizáveis devido ao ruído de vibração excessivo. As flutuações de temperatura também afetam a segurança. O resfriamento rápido no final da tarde pode causar a contração dos componentes metálicos, afrouxando as conexões roscadas e os colares de fixação. As equipes de campo devem verificar novamente todos os pontos de tensão e travas se a temperatura ambiente cair significativamente durante uma longa sessão de varredura.
O ato de elevar uma carga pesada pode deslocar ligeiramente a base do tripé. Assim que a coluna motorizada atingir a extensão total, deve-se verificar os limites do compensador do instrumento. Verifique o nivelamento de eixo duplo no seu coletor de dados. Se o instrumento estiver fora de nível, não tente ajustar os pés do tripé enquanto a carga útil estiver elevada. Abaixe o mastro, nivele novamente a base e eleve novamente. Ajustar um tripé totalmente estendido e pesado é extremamente perigoso e corre o risco de derrubar todo o sistema. Torne um procedimento operacional padrão registrar os valores do compensador imediatamente após atingir a altura alvo e novamente antes de abaixar o mastro. Esses dados fornecem uma verificação de controle de qualidade, comprovando que o instrumento permaneceu estável e nivelado durante toda a varredura.
Para garantir a coleta de dados segura e precisa ao ampliar seu equipamento, siga estas próximas etapas imediatas:
Audite as especificações atuais do motor do tripé para confirmar as capacidades de carga dinâmica antes de adicionar qualquer hardware de extensão.
Atualize para mastros de extensão de fibra de carbono para minimizar a vibração de torção e reduzir a tensão no motor de elevação.
Implemente protocolos de amarração obrigatórios para todos os sensores de alto valor montados acima das alturas operacionais padrão.
Estabeleça limites ambientais rigorosos, interrompendo todas as operações de varredura elevada quando os ventos sustentados excederem 24 km/h.
Treine equipes de campo em procedimentos de descida manual de emergência para recuperar cargas úteis com segurança durante falhas inesperadas de energia.
R: A altura máxima segura é determinada pela pegada básica do fabricante, torque do motor e estabilização secundária. Com cabos de sustentação adequados e uma base ampla, as alturas de trabalho seguras normalmente variam de 3 a 5 metros no total. Consulte sempre as tabelas de carga específicas do seu equipamento.
R: Sim. O aumento da altura amplifica a oscilação do vento e a vibração do solo. Esses micromovimentos introduzem ruído nas nuvens de pontos e causam desvio angular. O uso de mastros rígidos de fibra de carbono e estabilização secundária minimiza esse impacto e preserva a precisão.
R: Os postes padrão do rover geralmente são insuficientes. Eles possuem classificações de carga mais baixas e não possuem a rigidez torcional necessária para suportar scanners pesados. Mastros dedicados para serviços pesados com roscas de precisão são necessários para evitar flexões perigosas e falhas nas roscas.
R: Use materiais de extensão de fibra de carbono, que amortecem naturalmente as vibrações. Implante cabos de sustentação ancorados ao solo, mantenha a base do tripé o mais larga e baixa possível e proteja a configuração do vento direto usando barreiras naturais ou veículos.
R: Depende das orientações do fabricante. Exceder os limites máximos de carga estática ou dinâmica provavelmente anulará a garantia, pois o torque excessivo do motor pode causar falha na engrenagem. Sempre verifique as capacidades de carga antes de adicionar extensões pós-venda.
R: Levantar cargas mais pesadas a alturas maiores aumenta o consumo de corrente nas baterias internas. Esta maior demanda de amperagem reduz significativamente o tempo de execução operacional. O uso de fontes de alimentação auxiliares externas é altamente recomendado para tarefas de elevação prolongadas.
R: Tripés de alta qualidade usam engrenagens helicoidais de travamento automático para evitar descidas repentinas durante perda de energia. Para baixar a carga útil, acesse com segurança a manivela de acionamento manual auxiliar ou acione o freio de liberação manual de acordo com o fluxo de trabalho de emergência do fabricante.
